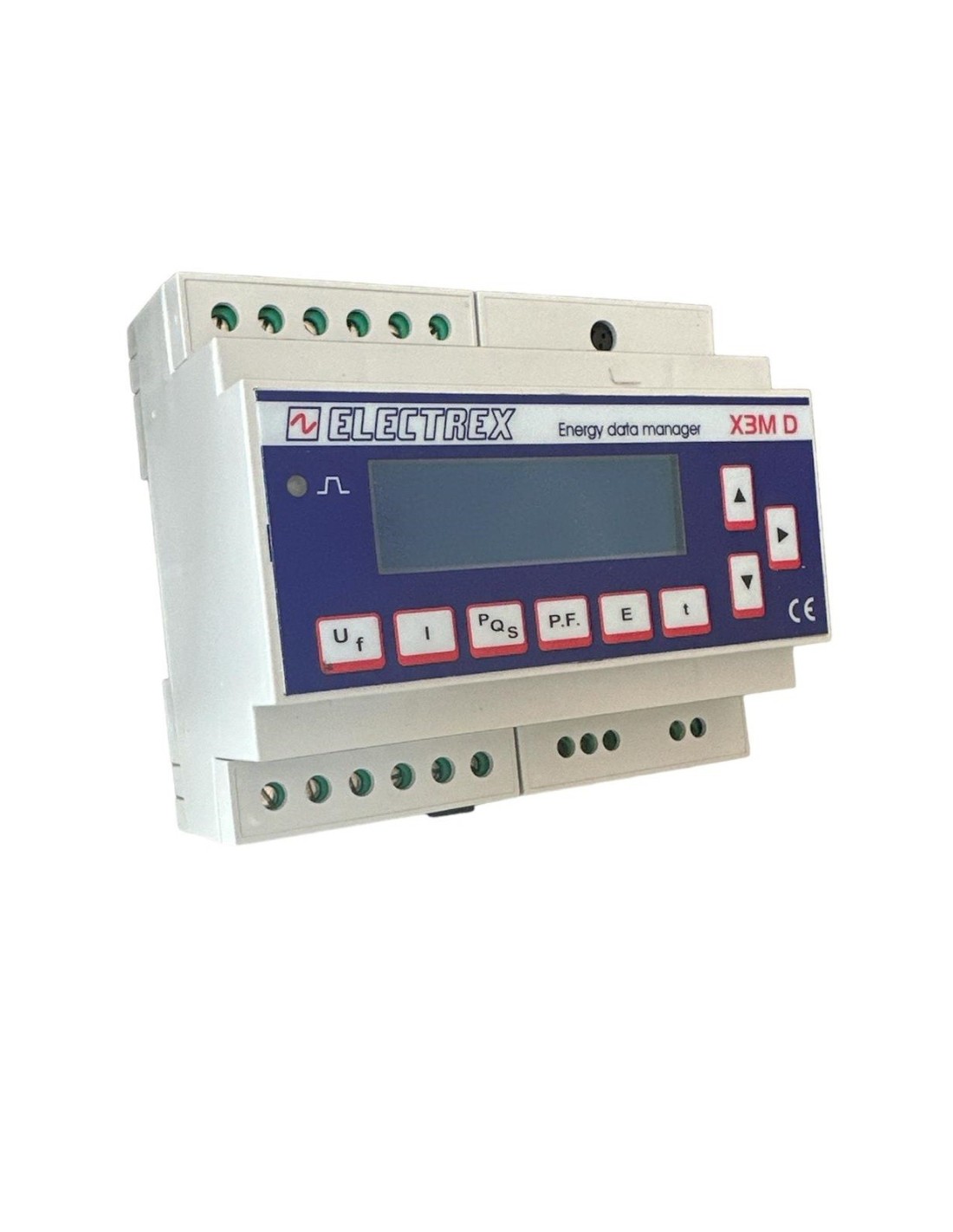

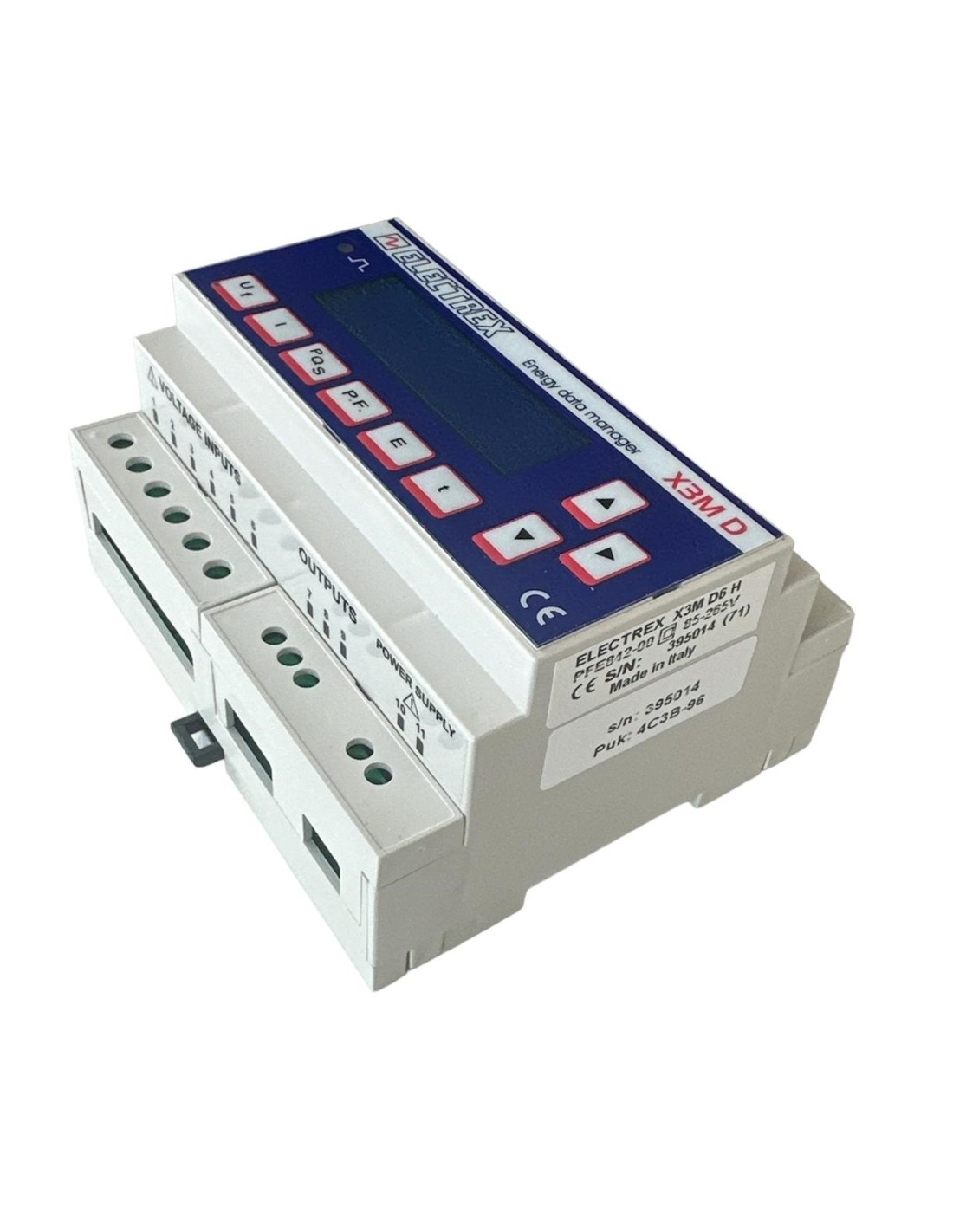

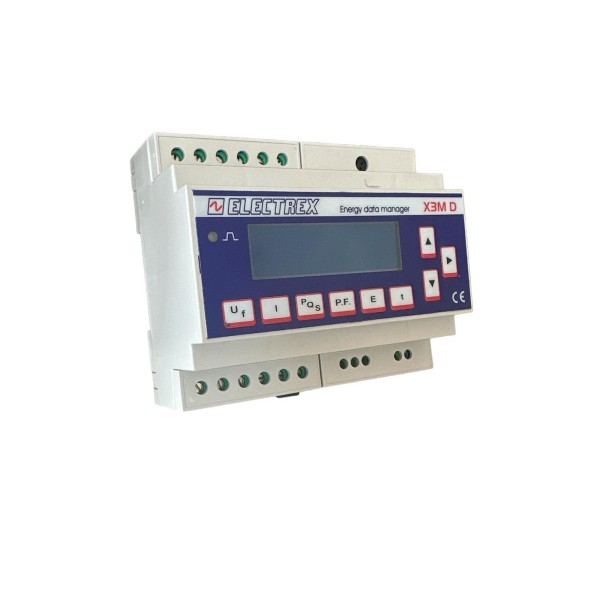

X3M D6 – Energiedatenmanager

X3M D6 ist ein äußerst vielseitiger und präziser Energiedatenmanager auf Mikroprozessorbasis, der für die anspruchsvollsten Anwendungen der Überwachung elektrischer Parameter und der Verwaltung des Stromverbrauchs im Industriesektor entwickelt wurde.

Die Messungen im Echteffektivwert werden durch kontinuierliche Abtastung der Spannungs- und Stromwellenformen erzielt und gewährleisten so maximale Präzision auch bei Lasten, die sich im Laufe der Zeit schnell ändern (z. B. Punktschweißgeräte) und die Eignung des Instruments für Funktionen zur Überwachung der Energiequalität .

Ein patentiertes digitales Messsystem mit automatischem Skalenwechsel an den Stromeingängen und Offset-Kompensationssystem der internen Verstärker sorgen für maximale Messgenauigkeit unabhängig vom Signalpegel und den Umgebungsbedingungen.

X3M D6 ist mit einem Datenspeicher mit großer Kapazität zur Aufzeichnung von Daten zur Analyse von Lastkurven und zur Aufzeichnung von Ereignissen im Zusammenhang mit der Qualität der Energieversorgung gemäß der Norm EN50160 ausgestattet.

Darüber hinaus ist X3M D6 ein evolutionäres Tool, das sich auch nach der Installation an die Kundenbedürfnisse anpasst . Über zwei Erweiterungsports können Sie den Datenübertragungsmodus durch einfaches Anschließen optionaler Module (Ethernet, RS232, RS485, Analog, I/O) wählen, während die Gerätearchitektur die Implementierung von Firmware-Änderungen per Upload jederzeit vor Ort ermöglicht das Ziel, die bereits vorhandenen Funktionen durch neue und andere Funktionen zu erweitern oder zu ersetzen.

Einfachheit

Ein großes kontrastreiches LCD-Display mit weißer LED-Hintergrundbeleuchtung ermöglicht das gleichzeitige Ablesen von 4 Messwerten und deren Identifikationssymbol mit gut sichtbaren Zeichen.

Die 9-Tasten-Tastatur mit expliziter Funktionsanzeige ermöglicht eine einfache und intuitive Bedienung des Instruments. Auf der Vorderseite befindet sich eine rote Kalibrierungskontroll-LED , die mit einer Frequenz pulsiert, die proportional zur aktiven Energie ist, die zur Überprüfung der Feldkalibrierung mit optischen Instrumenten importiert wird.

Vielseitigkeit

Es eignet sich für den Einsatz in jeder Art von Netz , dreiphasig mit 3 und 4 Leitern, symmetrisch oder asymmetrisch, symmetrisch oder unsymmetrisch, einphasig, zweiphasig, Nieder- und Mittelspannung, auch mit 1, 2 oder 3 Stromwandlern wie für Messungen auf 2 und 4 Quadranten (Import/Export). Durch die einfache Tastaturprogrammierung können Sie alle Betriebsparameter wie Netzwerktyp, BT/MV, CT-Verhältnis und beliebige VT (freier Wert), Integrationszeit (1-60 Min.) und Alarme (Schwellenwerte, Verzögerung, Hysterese) digital einstellen Ausgänge und Konfigurationsparameter der angeschlossenen Optionsmodule.
