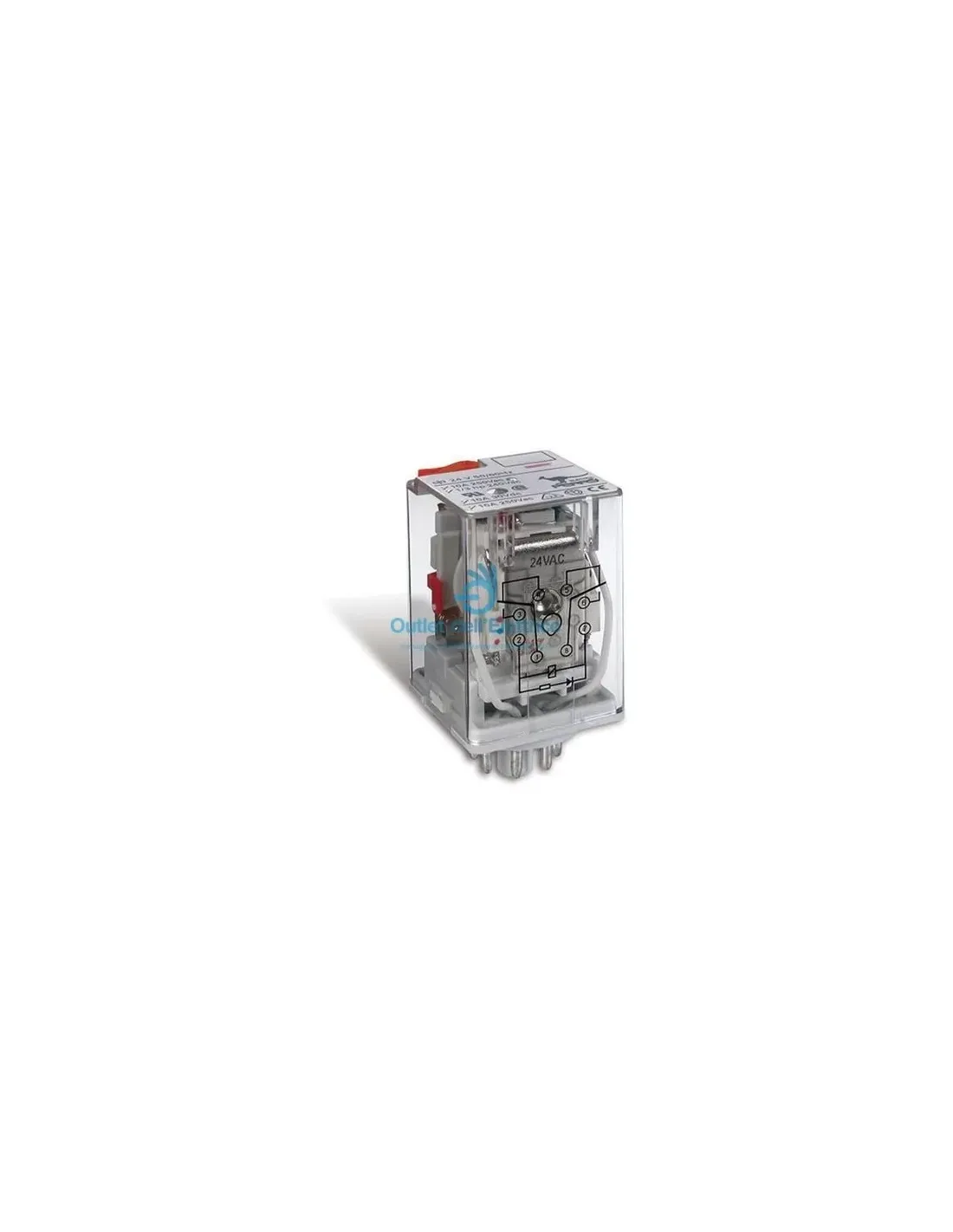

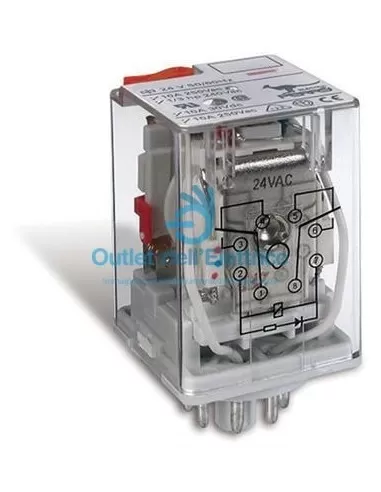

Perry Electric 1RE1103230AC undecal Relais 3ct 10a 250v al.230va

1RE 1103230AC

UNDECAL Industrierelais 230 V ac Stromversorgung 230 V ac 3 Wechslerkontakte 10 A/250 V

EIGENSCHAFTEN

Hauptinformationen

Kerl
Oktal / Undekal

Versorgungsspannung
12 - 24 - 48 - 60 V cc (DC-Mod)
12 - 24 - 48 - 110 - 230 V ca (DC-Mod)

Nennlast
10A/ 250Vc.a. - 30 V cc

Laden Sie in AC1
12A/ 250Vc.a. - 30 V cc

Max. schaltbare Leistung
2500VA / 300W

Max. Schaltspannung
250Vc.a. / 30V cc

Motorleistung
1/3 PS bei 240V ca

Kontaktmaterial
AG - CdO

Beschreibung

Verwenden
tertiär / industriell

Exit-Typ
im Austausch frei von Potenzial

Kontakte vorhanden
2 in Abweichung (2 x ) OKTAL
3 in Abweichung (3 x ) UNDECAL

Abmessungen (L x B x H) mm
21,5 x 28 x 36

Gewicht
37 g.

Allgemeine Daten

Installationstyp
auf dem Sockel

Schutzart (IP)
IP20

Elektrische Lebensdauer (Betrieb)
100.000

Mechanische Lebensdauer (Betrieb)
10.000.000

Isolationswiderstand (500 V dc )
1.000 GM

Spannungsfestigkeit (offene Kontakte)
750 V ac

Spannungsfestigkeit (Kontakte / Spule)
3.750 V ac

Mindestlast
100 mA / 5 V dc

Verlustleistung
1,5 W (DC-Mod)
2,5 VA (AC-Mod)

Betriebstemperaturgrenzen
von -55 bis +70°C

Auslösezeit (bei Nennspannung)
25 ms max

Abfallzeit (bei Nennspannung)
25 ms max

Zimmertemperatur
-55 ÷ + 70°C

Vibrations-Resistenz
10 ÷ 55 Hz 1,5 mm

Schlagfestigkeit (funktionell)
100 m/s2 /10 g

Schlagfestigkeit (zerstörerisch)
1.000 m/s2 /100 g

Feuchtigkeit
35 % ÷ 95 %

Konstruktion
Staubschutzhaube

Bemessungsisolationsspannung
250V

Spannungsfestigkeit bei imp. Name
2,2 KV

Verschmutzungsgrad
2

Überspannungskategorie
III
