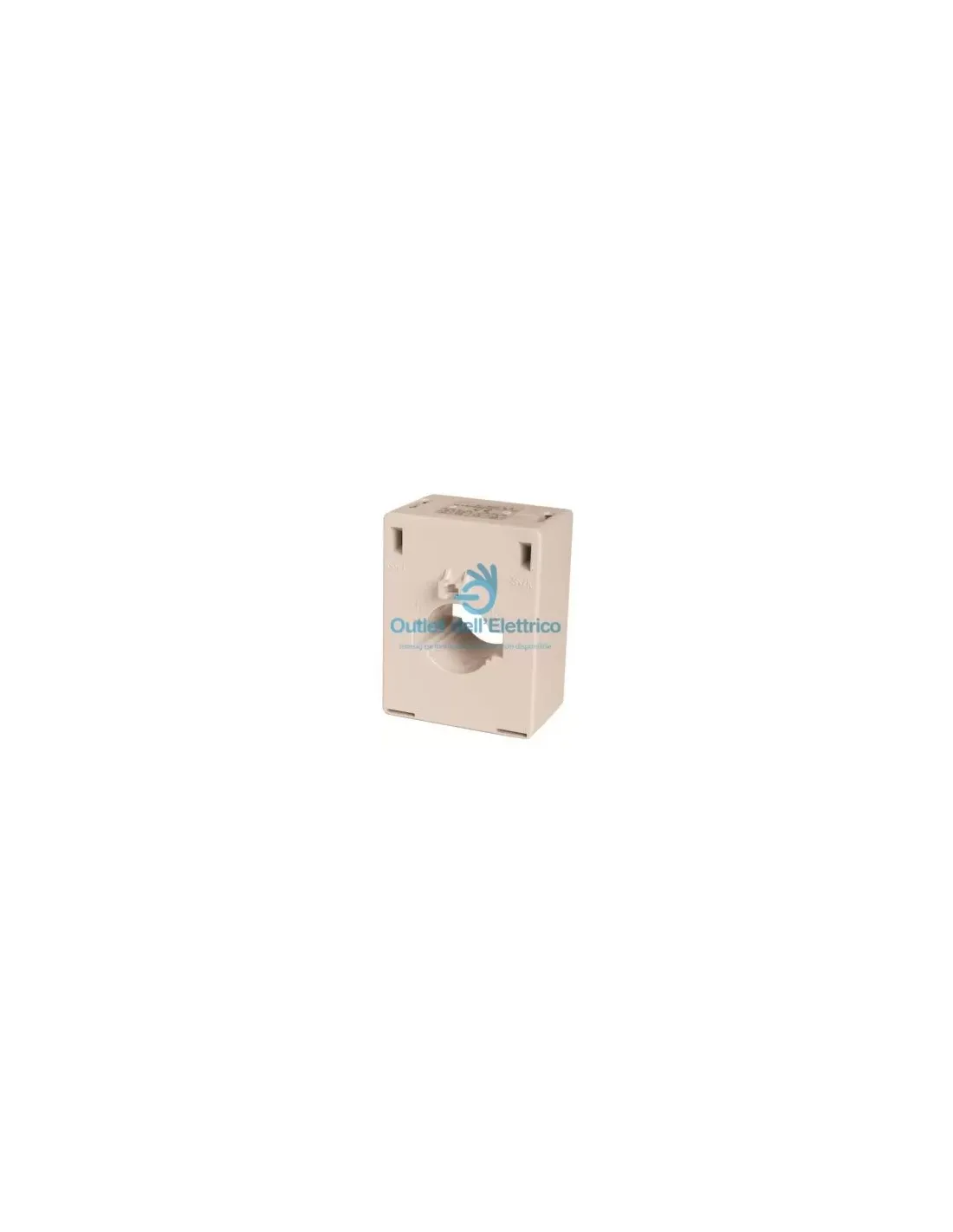

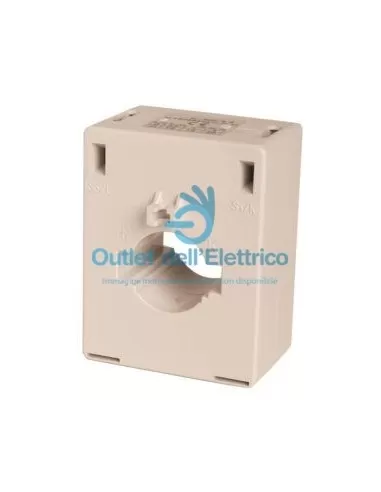

Orbis OB526840 At40 1000/5a Stromwandler

Der Transformator Orbis OB526840 At40 1000/5A ist ein weiterer Stromwandler zur Messung elektrischer Ströme. Nachfolgend finden Sie die Spezifikationen und technischen Merkmale:

Haupteigenschaften:

• Typ: Stabstromwandler/Durchgangskabel
• Sekundäranschlüsse: Messing vernickelt
• Behältermaterial: Selbstverlöschend mit ausgezeichneter mechanischer und thermischer Beständigkeit
• Magnetkern: Kornorientiertes Siliziumeisen
• Primärstrombereich: 40 A bis 250 A
• Sekundärstrombereich: 1A oder 5A
• Möglichkeit zum Einsetzen in die Primärseite: Kabel oder Stangen in Standardgröße

Technische Eigenschaften:

• Prüfspannung: 3 kV AC (1 Min.)
• Frequenz: 50–60 Hz
• Sicherheitsfaktor: Fs
• Maximale Netzspannung: 720 V
• Nominale thermische Kurzschlussintensität: Hängt von der Stange ab
• Nominelle dynamische Intensität: Idin = 2,5 x Ith
• Überlaststrom: 1,2 x Zoll
• Betriebstemperatur: Von -10 °C bis +50 °C
• Installation: Über Halterungen/DIN-Schiene
• Abmessungen der primären Einführung: Stange: 40 mm x 10 mm, Kabel: Durchmesser 30 mm

Normative Anforderungen:

• IEC 185
• UNE EN 60044-1
• IEC 801/1-3.4
• IEC 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

VA-Leistung und -Klassen:

• Klasse 0,5: 15 VA
• Klasse 1: 20 VA
• Klasse 3: 30 VA
