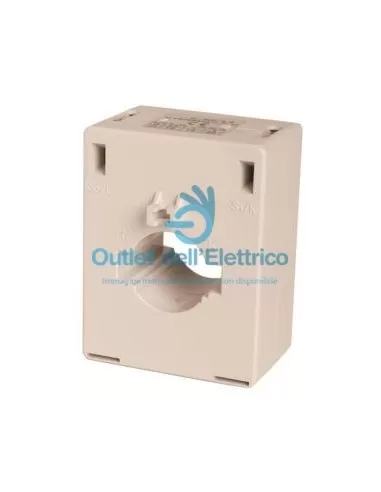

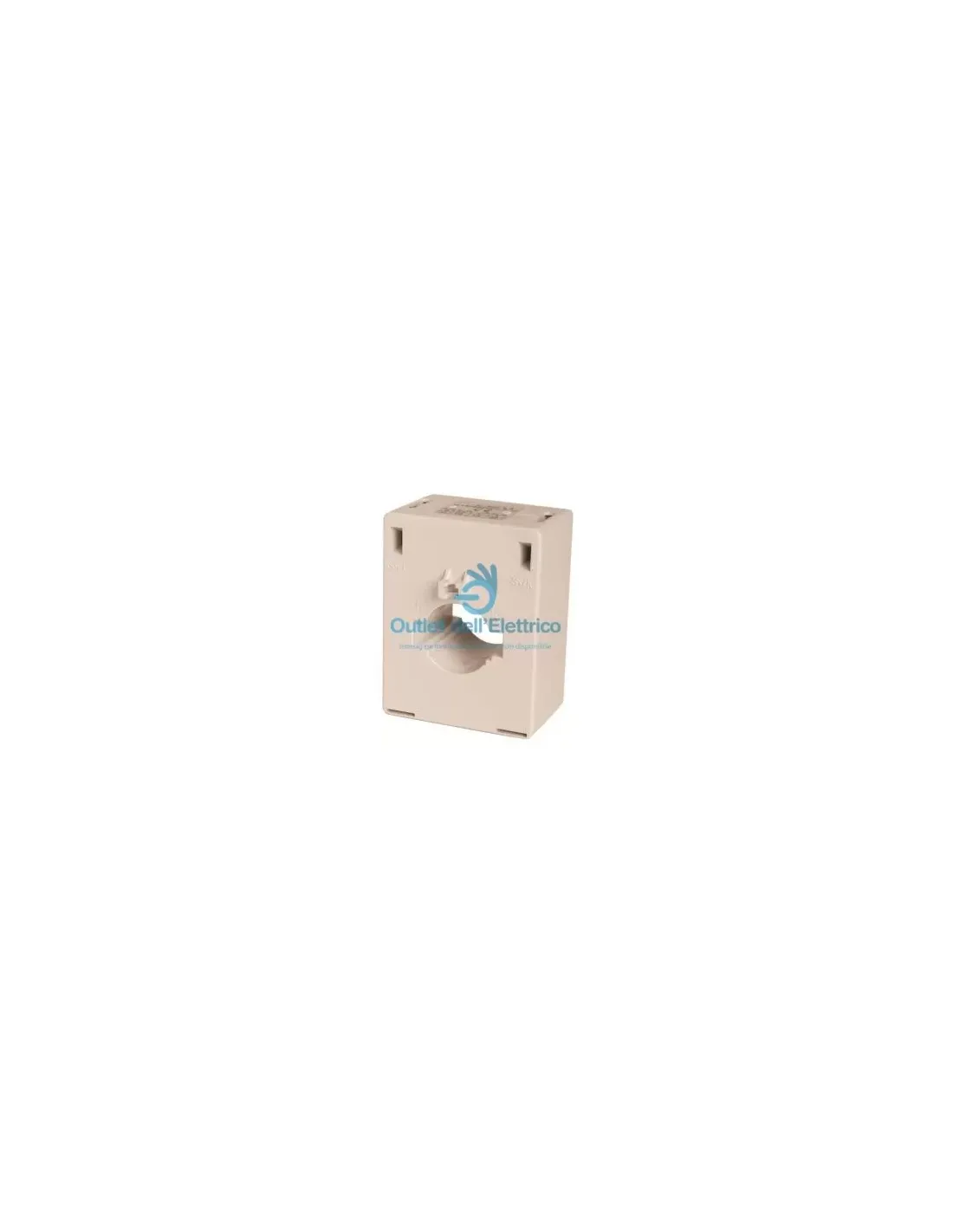

Orbis OB526740 At40 300/5a Stromwandler

Der Transformator Orbis OB5267... AT40 300/5A ist für die Messung elektrischer Ströme konzipiert und zeichnet sich durch folgende Spezifikationen und technische Eigenschaften aus:

Haupteigenschaften:

• Typ: Stabstromwandler/Durchgangskabel
• Sekundäranschlüsse: Messing vernickelt
• Behältermaterial: Selbstverlöschend mit ausgezeichneter mechanischer und thermischer Beständigkeit
• Magnetkern: Kornorientiertes Siliziumeisen
• Primärstrombereich: 40 A bis 250 A
• Sekundärstrombereich: 1A oder 5A
• Möglichkeit zum Einsetzen in die Primärseite: Kabel oder Stangen in Standardgröße

Technische Eigenschaften:

• Prüfspannung: 3 kV AC (1 Min.)
• Frequenz: 50–60 Hz
• Sicherheitsfaktor: Fs
• Maximale Netzspannung: 720 V
• Nominale thermische Kurzschlussintensität: Hängt von der Stange ab
• Nominale dynamische Intensität: Idin = 2,5 x Ith
• Überlaststrom: 1,2 x Zoll
• Betriebstemperatur: Von -10 °C bis +50 °C
• Installation: Über Halterungen/DIN-Schiene
• Abmessungen der primären Einführung: Stange: 40 mm x 10 mm, Kabel: Durchmesser 30 mm

• VA-Leistung und -Klassen:

  • Klasse 0,5: 7,5 VA
  • Klasse 1: 10 VA
  • Klasse 3: 15 VA

  Maße:

  • Abmessungen der primären Einfügung:
    • Stange: 40 mm x 10 mm
    • Kabel: Durchmesser 30 mm

Normative Anforderungen:

• IEC 185
• UNE EN 60044-1
• IEC 801/1-3.4
• IEC 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

Dieser Transformator erfüllt ein breites Spektrum an Installationsanforderungen und bietet die Möglichkeit, optionale DIN-Adapter und benutzerdefinierte Übersetzungsverhältnisse anzufordern. Wenn Sie weitere Informationen oder Hilfe benötigen, empfehle ich Ihnen, sich direkt an den Hersteller zu wenden.
