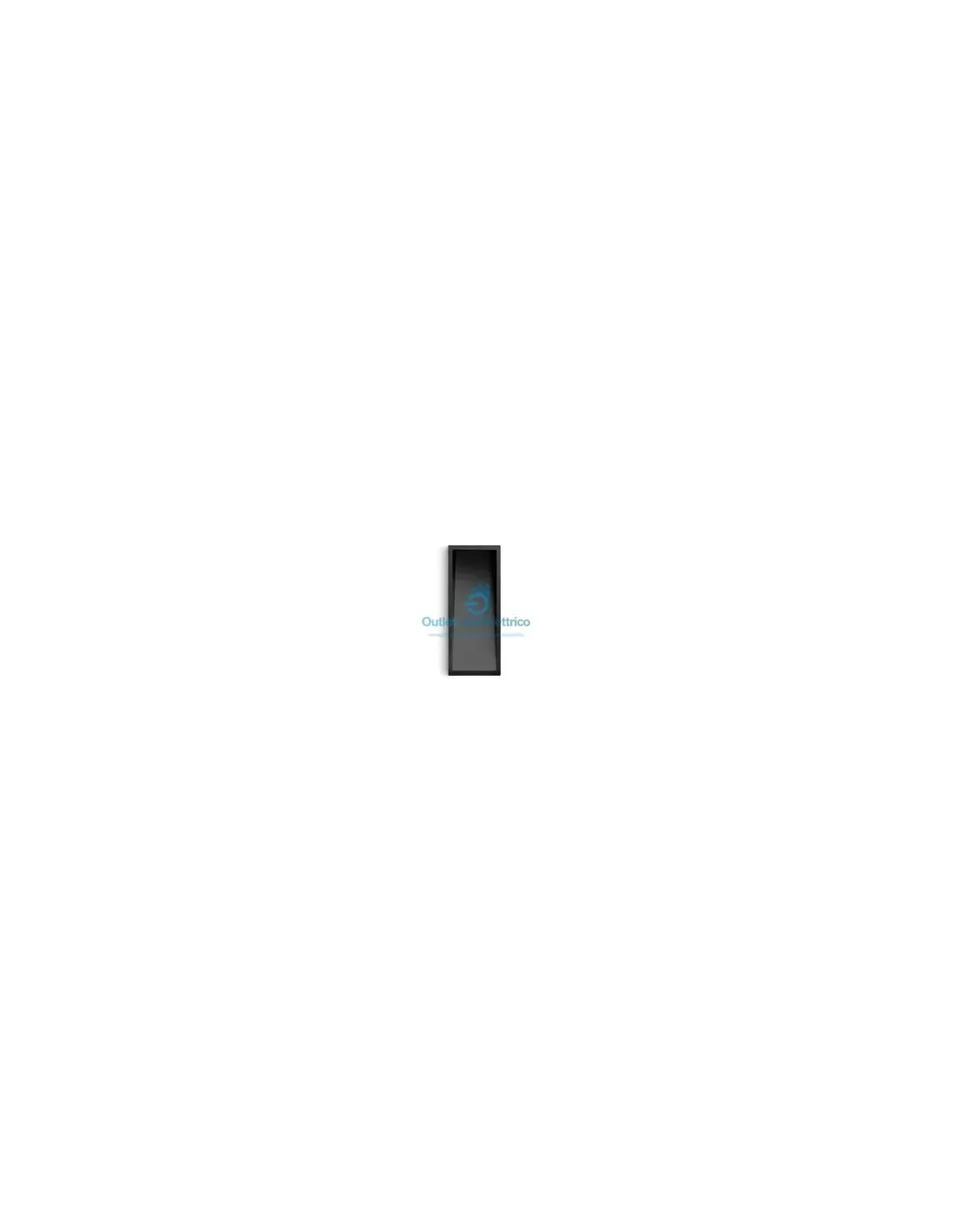

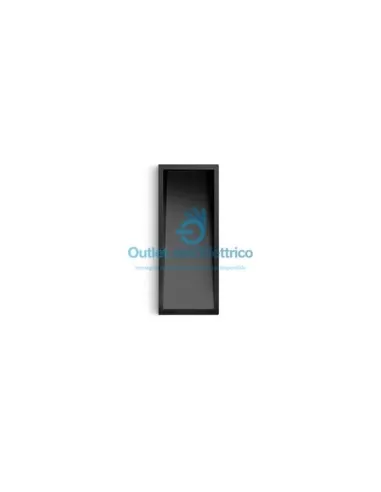

MINI INTERMITENTE
Arte. S.6070W
MÓDULO 1 COB 3000K
Datos técnicos Fuente de luz
| Tipo de fuente de luz: |
MAZORCA |
| Temperatura del color: |
3000K |
| Fuente de flujo luminoso: |
1828lm |
| Flujo luminoso de la luminaria: |
281lm |
| Fuente de energía: |
13,6W |
| Potencia total absorbida por el aparato: |
15,7W |
| Eficiencia luminosa de la luminaria: |
18lm/W |
| Índice de reproducción cromática: |
IRC 90 |
| Desviación estándar de coincidencia de colores: |
Macadam paso 3 |
Datos técnicos Fuente de alimentación
| Voltaje (CA): |
220-240 Vca |
| Frecuencia (CA): |
50/60Hz |
| Voltaje (CC): |
198-276 VCC (sin PUSH DIM) |
| Atenuación: |
DALI2; PUSH PUSH sincronización: - Máximo 4 productos, distancia |
| Corriente de irrupción: |
5A 50 µs |
| Número máximo de piezas para interruptor termomagnético tipo B16A: |
50 |
| Número máximo de piezas para interruptor magnético térmico tipo C16A: |
85 |
| Protección contra sobretensión (entre L-N): |
2kV |
| Protección contra sobretensión (entre L/N-PE): |
4kV |
Datos Técnicos Temperaturas y Duración
| Vida útil del LED: |
L80 B10 70.000h Ta 25°C L80 B10 50.000h Ta 40°C |
| Vida útil del DISPOSITIVO: |
mín. 70.000h Ta 25°C mín. 50.000h Ta 40°C |
| Temperatura ambiente de rendimiento: |
Tq 25°C |
| Temperatura ambiente de funcionamiento: |
de -20°C a +50°C |
| Temperatura de almacenamiento: |
de -20°C a +60°C |
Ficha Técnica Instalación
| Clase de aislamiento eléctrico: |
EL |
| Clasificación de protección IP: |
IP65 |
| Resistencia al impacto: |
IK06 |
DESCRIPCIÓN DEL PRODUCTO
TIPO
Accesorio de pared. Grado de protección IP 65
CARACTERÍSTICAS DE LOS MATERIALES
Cuerpo de aluminio primario inyectado EN AB-47100 de alta resistencia a la oxidación. Proceso de volteo para preparar la fase de pintura. Tornillos de acero inoxidable A4 con un alto contenido de molibdeno del 2,5-3%. juntas en silicona recocida.
Doble pintura extra resistente realizada en 3 fases:
1) Tratamiento BONDERITE con protección química de material fluozircónico libre de metales que contiene nanopartículas cerámicas que crean una capa cohesiva, inorgánica y de alta densidad. 2) Ciclo de PREPOLIMERIZACIÓN con aplicación de la imprimación epoxi con características de sobrepintado sobre el dispositivo y alta resistencia a la oxidación gracias a la presencia de zinc. 3) Ciclo de POLIMERIZACIÓN con aplicación de polvo de poliéster con altas características de resistencia a los rayos UV y agentes atmosféricos, con resistencia a la prueba de niebla salina de 1200h. Resistencia mecánica IK 06
RENDIMIENTO DE ILUMINACIÓN
Vidrio protector templado acanalado de 4 mm de espesor. Fuente de luz, con posición de lámpara fija.
INSTALACIÓN Y MANTENIMIENTO
El encofrado está provisto de nervaduras de refuerzo que lo hacen indeformable durante las operaciones de albañilería y que, al estar moldeado en una sola pieza con el encofrado, no se pueden perder. Se deben quitar las nervaduras antes de instalar el aparato. El dispositivo se fija al encofrado mediante muelles de acero; Los componentes eléctricos están protegidos por una cubierta reflectora que alberga la bombilla.
ALAMBRADO
Entrada única para cable de alimentación .
Clase de aislamiento: CLASE I
Colores disponibles: Negro (cod.09), Gris aluminio (cod.14) Peso: 2,5014 Kg Test Hilo incandescente: --
Luminarias suministradas completas con módulo LED
MODELO REGISTRADO INTERMITENTE
Este dispositivo está equipado con módulos LED integrados. En caso de daño o mal funcionamiento, comuníquese con el fabricante para recibir instrucciones adicionales sobre cómo reemplazar el módulo LED y los componentes relacionados. El módulo LED de este dispositivo no puede ser manipulado por el usuario final (Reglamento UE 874/2012).
Este producto contiene una fuente de luz de clase de eficiencia energética (EPREL - Registro Europeo de Productos para el Etiquetado Energético): E.
Módulo LED diseñado de acuerdo con la normativa vigente de Mantenimiento Lumen (LM80) y Memorándum Técnico (TM21), donde la calidad de la luz es confiable para una vida útil de 70.000 horas trazables a L80 B10 Ta 25°C (50.000 horas trazables a L80 B10 Ta 40ºC). Vida útil del aparato mín. 70.000 horas Ta 25°C, mín. 50.000 horas Ta 40°C. Rendimiento temperatura ambiente Tq 25°C. Temperatura ambiente de funcionamiento de -20°C a +50°C. Temperatura de almacenamiento de -20°C a +60°C.
EQUIPOS ELECTRÓNICOS SENSIBLES A LA SOBRETENSIÓN.
Se recomienda instalar dispositivos de protección contra sobretensiones "SPD" en el sistema eléctrico. Los dispositivos de protección previenen la intensidad de estos fenómenos, protegiendo los dispositivos del riesgo de sufrir daños y prolongando su vida útil. Los accesorios de iluminación exterior están sujetos a todo tipo de perturbaciones eléctricas permanentes, temporales o transitorias. Tales perturbaciones pueden crear daños permanentes o fallas que comprometan el rendimiento y la vida útil. El dispositivo de protección contra sobretensiones (suministrado por SIMES) se utiliza para limitar el efecto destructivo de estos fenómenos. Para cada luminaria se deberá prever un dispositivo de protección a una distancia no superior a 10m. Para una correcta coordinación de protecciones, también se debe prever un dispositivo de protección contra sobretensiones en el interior del cuadro de potencia eléctrica del sistema (la elección de este último es responsabilidad del diseñador y no es proporcionada por SIMES).
