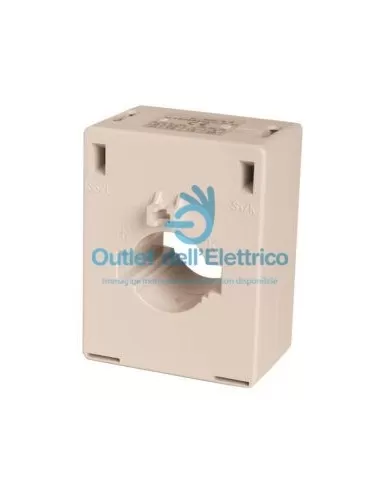

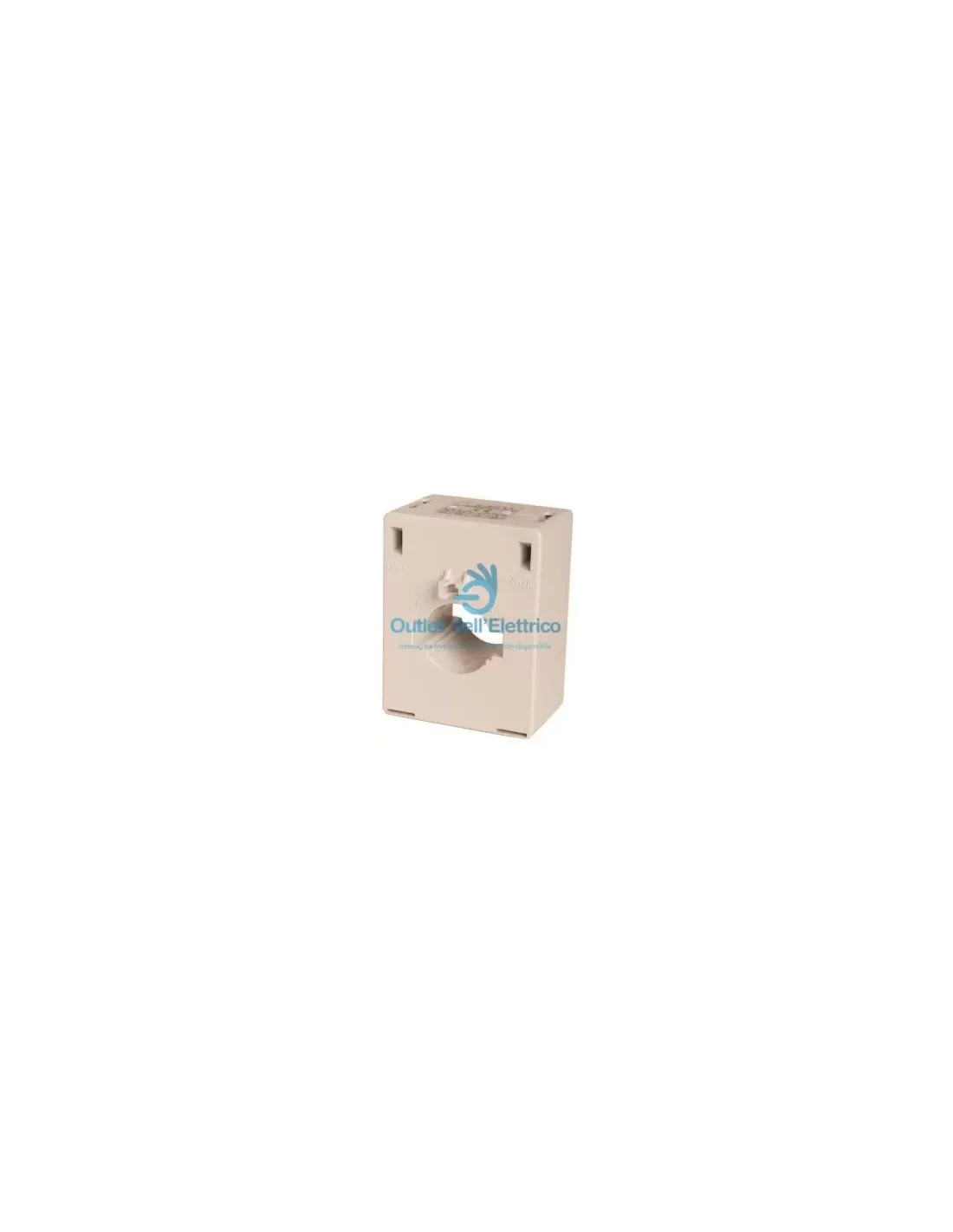

Transformador de corriente Orbis OB526740 At40 300/5a

El transformador Orbis OB5267... AT40 300/5A está diseñado para medir corrientes eléctricas y se caracteriza por las siguientes especificaciones y características técnicas:

Principales características:

• Tipo: Transformador de corriente de barra/cable pasante
• Terminales secundarios: Latón niquelado
• Material del envase: Autoextinguible con excelente resistencia mecánica y térmica.
• Núcleo magnético: hierro de silicio de grano orientado
• Rango de corriente primaria: 40A a 250A
• Rango de corriente secundaria: 1A o 5A
• Posibilidad de insertar en el primario: Cables o barras de tamaño estándar

Características técnicas:

• Voltaje de prueba: 3 kV CA (1 min)
• Frecuencia: 50-60Hz
• Factor de seguridad: Fs
• Tensión de red máxima: 720 V
• Intensidad térmica nominal de cortocircuito: Depende de la barra
• Intensidad dinámica nominal: Idin = 2,5 x Ith
• Corriente de sobrecarga: 1,2 x pulgadas
• Temperatura de funcionamiento: De -10 °C a +50 °C
• Instalación: Mediante soportes/riel DIN
• Dimensiones de inserción primaria: Barra: 40 mm x 10 mm, Cable: Diámetro 30 mm

• Potencia y clases de VA:

  • Clase 0,5: 7,5 VA
  • Clase 1: 10VA
  • Clase 3: 15VA

  Dimensiones:

  • Dimensiones de inserción primaria:
    • Barra: 40 mm x 10 mm
    • Cable: Diámetro 30 mm

Requisitos normativos:

• CEI 185
• UNE EN 60044-1
• CEI 801/1-3.4
• CEI 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

Este transformador satisface una amplia gama de necesidades de instalación, con la capacidad de solicitar adaptadores DIN opcionales y relaciones de transformación personalizadas. Si necesita más información o ayuda, le recomiendo ponerse en contacto directamente con el fabricante.
