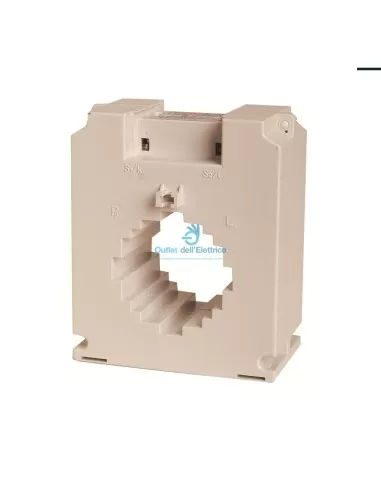

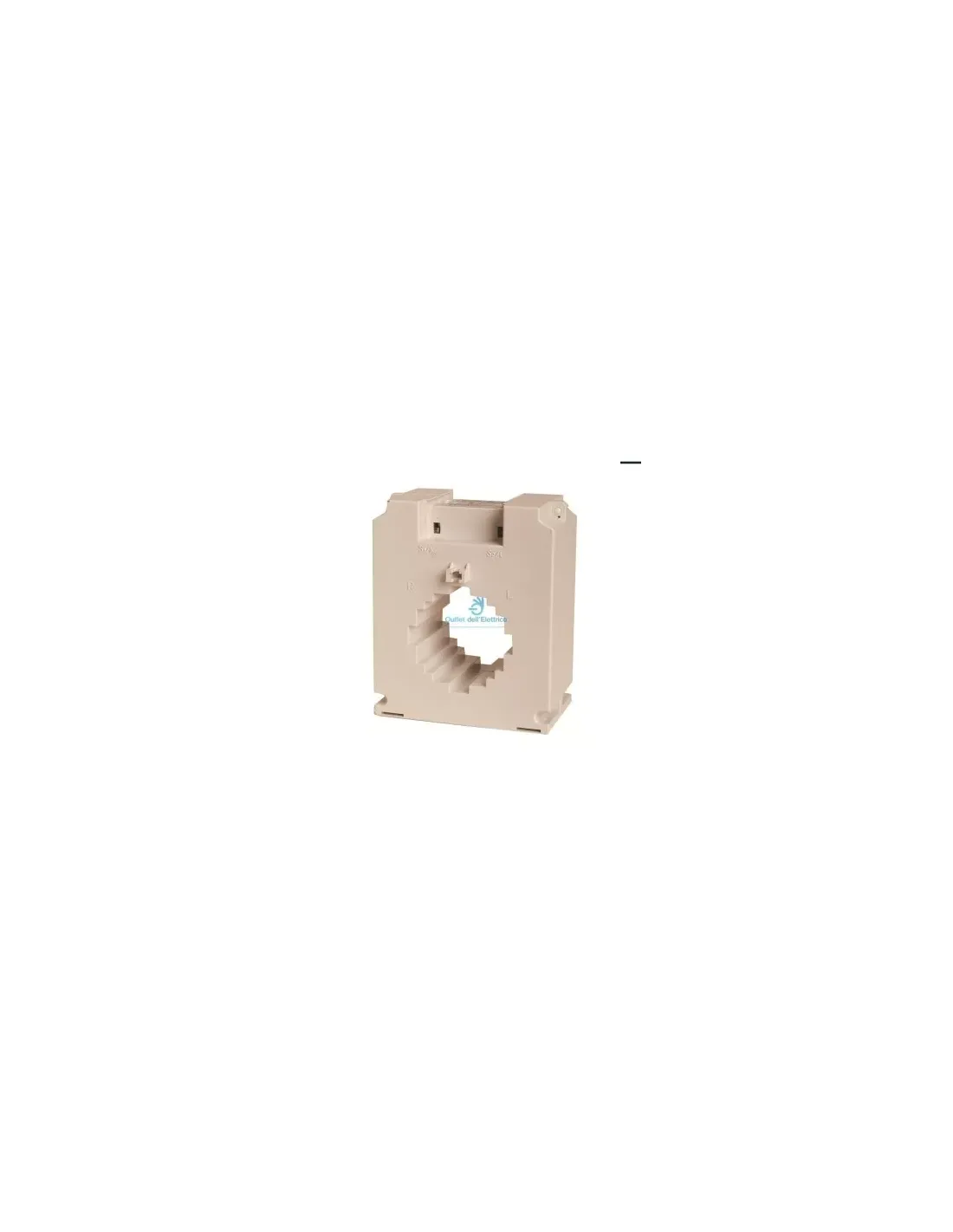

Orbis OB527160 At80 1500/5a transformador de corriente

Principales características:

• Tipo: Transformador de corriente de barra/cable pasante
• Terminales secundarios: Latón niquelado
• Material del envase: Autoextinguible con excelente resistencia mecánica y térmica.
• Núcleo magnético: hierro de silicio de grano orientado
• Rango de corriente primaria: 40A a 250A
• Rango de corriente secundaria: 5A
• Posibilidad de insertar en el primario: Cables o barras de tamaño estándar

Características técnicas:

• Voltaje de prueba: 3 kV CA (1 min)
• Frecuencia: 50-60Hz
• Factor de seguridad: Fs
• Tensión de red máxima: 720 V
• Intensidad térmica nominal de cortocircuito: Depende de la barra
• Intensidad dinámica nominal: Idin = 2,5 x Ith
• Corriente de sobrecarga: 1,2 x pulgadas
• Temperatura de funcionamiento: De -10 °C a +50 °C
• Instalación: Mediante soportes/riel DIN
• Dimensiones de inserción primaria: Barra: 80 mm x 30 mm, Cable: Diámetro 65 mm

Requisitos normativos:

• CEI 185
• UNE EN 60044-1
• CEI 801/1-3.4
• CEI 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

Potencia y clases de VA:

• Clase 0,5: 15VA
• Clase 1: 20VA
• Clase 3: 30VA

Este transformador está diseñado para satisfacer una amplia gama de necesidades de medición de corriente eléctrica, ofreciendo potencia y tamaño adecuados para diferentes aplicaciones.
