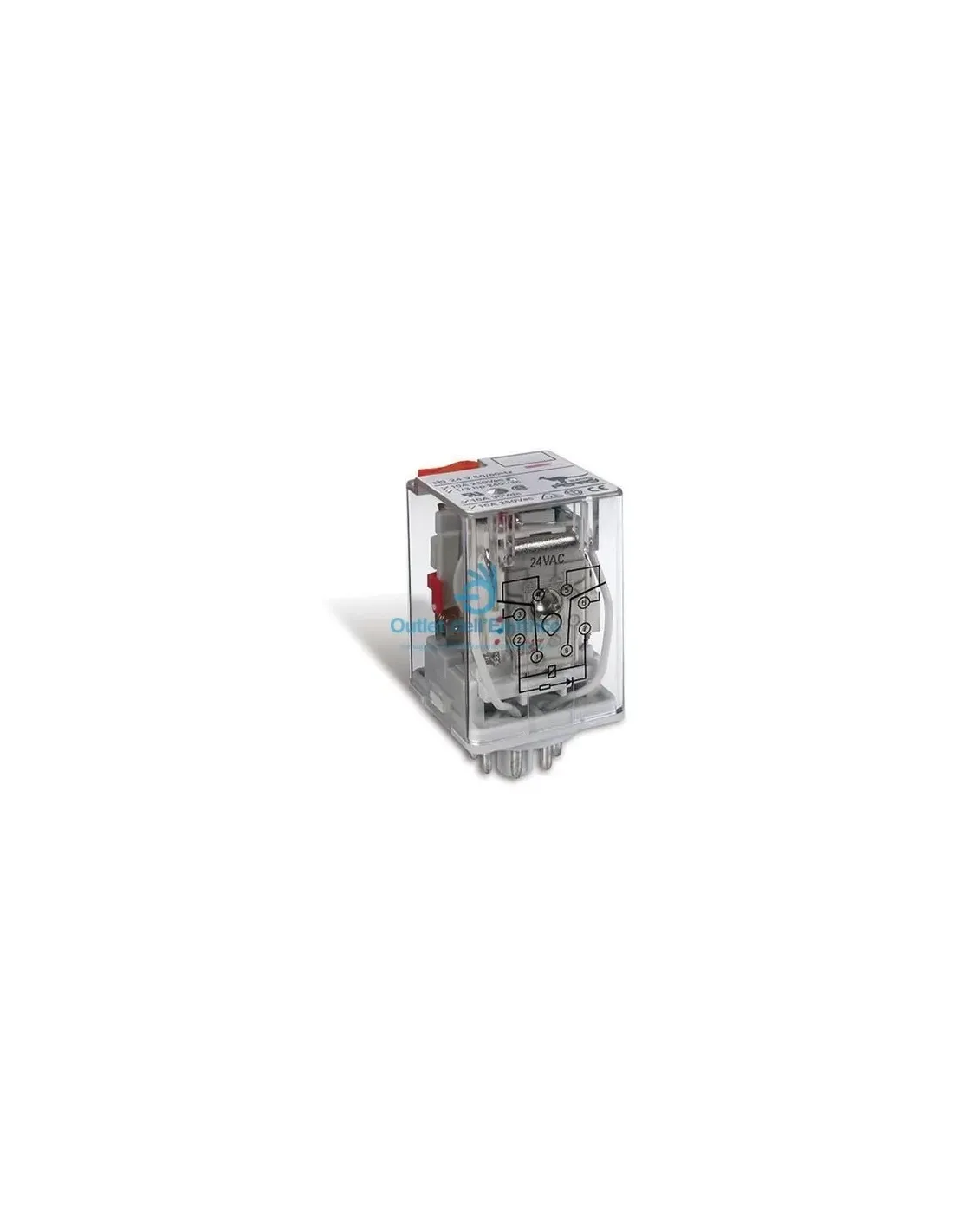

Perry electric 1RE1103230AC relais non décalé 3ct 10a 250v al.230va

1RE 1103230AC

UNDECAL relais industriel 230V ac Alimentation 230V ac 3 contacts inverseurs 10A/250V

CARACTÉRISTIQUES

Donnée principale

Gars
OCTAL/UNDÉCAL

Tension d'alimentation
12 - 24 - 48 - 60 V cc (mode CC)
12 - 24 - 48 - 110 - 230 V ca (modèle CC)

Charge nominale
10A/ 250Vc.a. - 30 V cc

Charger en AC1
12A/ 250Vc.a. - 30 V cc

Puissance commutable maximale
2500 VA / 300 W

Tension de commutation maximale
250Vc.a. / 30 V cc

Puissance du moteur
1/3 HP à 240V ca

Matériel de contact
AG - CdO

Description

Utilisation
tertiaire / industriel

Type de sortie
en échange libre de potentiel

Contacts disponibles
2 en déviation (2 x ) OCTAL
3 en déviation (3 x ) UNDECAL

Dimensions (L x l x H) mm
21,5 x 28 x 36

Poids
37g.

Données GENERALES

Type d'installation
sur le socle

Degré de protection (IP)
IP20

Durée de vie électrique (opérations)
100 000

Durée de vie mécanique (opérations)
10.000.000

Résistance d'isolement (500 V dc )
1 000 pièces d'or

Rigidité diélectrique (contacts ouverts)
750 V ac

Rigidité diélectrique (contacts / bobine)
3 750 V ac

Charge minimale
100 mA / 5 dc

Puissance dissipée
1,5 W (mode CC)
2,5 VA (mode CA)

Limites de température de fonctionnement
de -55 à + 70°C

Temps de déclenchement (à tension nominale)
25 ms maximum

Temps de relâchement (à tension nominale)
25 ms maximum

Température ambiante
-55 ÷ + 70°C

Résistance aux vibrations
10 ÷ 55 Hz 1,5 mm

Résistance aux chocs (fonctionnelle)
100 m/sec2 /10 g

Résistance aux chocs (destructeur)
1 000 m/sec2 /100 g

Humidité
35 % ÷ 95 %

Construction
housse de protection

Tension d'isolement nominale
250V

Résiste à la tension à imp. nom
2,2 kilovolts

Degré de pollution
2

Catégorie de surtension
III
