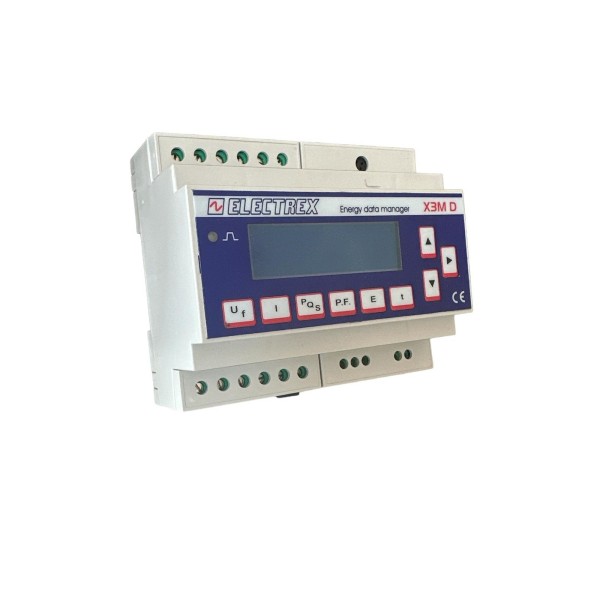

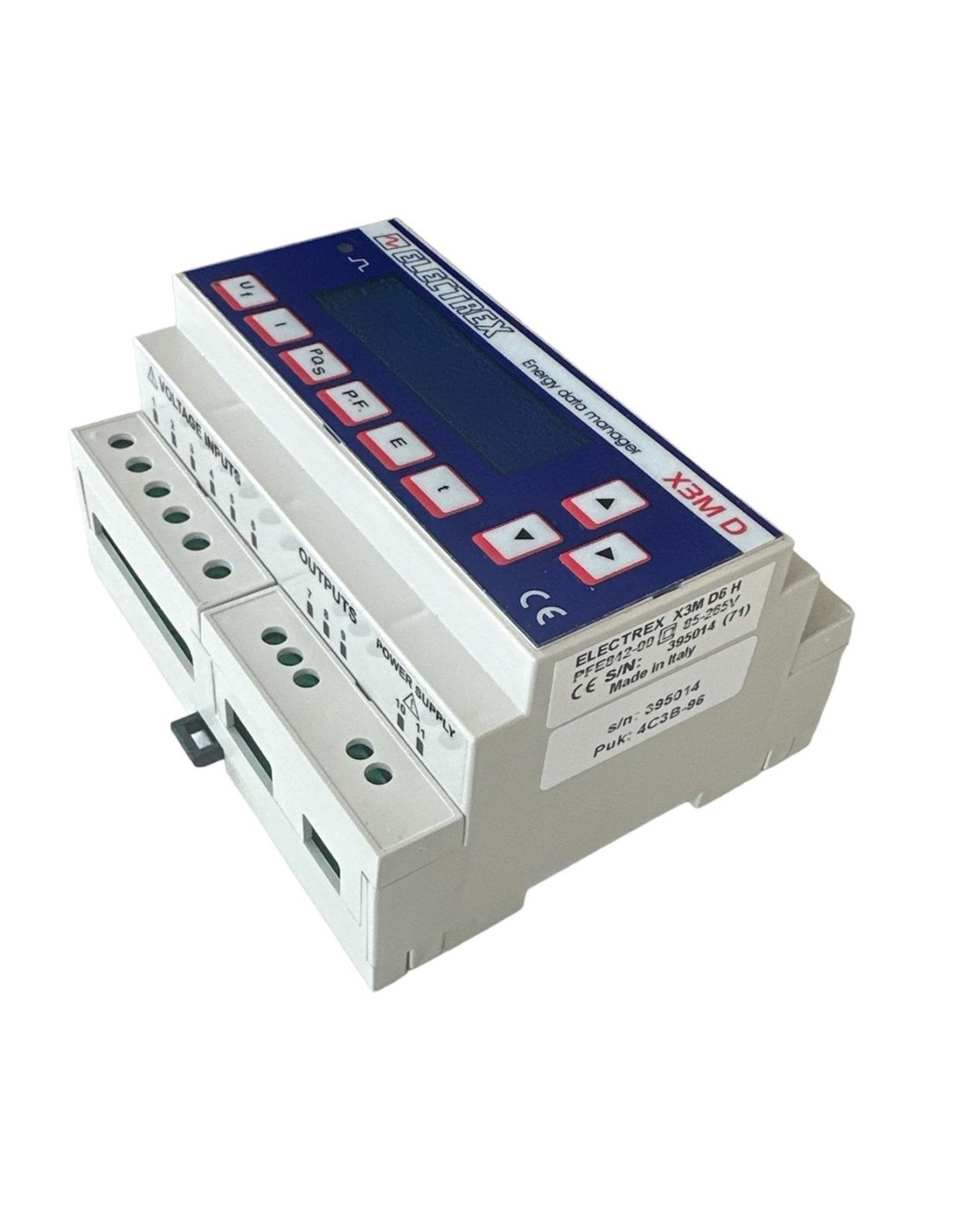

X3M D6 - Gestionnaire de données énergétiques

X3M D6 est un gestionnaire de données énergétiques basé sur un microprocesseur extrêmement polyvalent et précis, conçu pour satisfaire les applications les plus sophistiquées de surveillance des paramètres électriques et de gestion de la consommation électrique dans le secteur industriel.

Les mesures, en valeur True-RMS , sont obtenues en échantillonnant en continu les formes d'onde de tension et de courant, garantissant ainsi une précision maximale même en présence de charges qui varient rapidement dans le temps (par exemple soudeuses par points) et l'adéquation de l'instrument aux fonctions de supervision de la qualité de l'énergie. .

Un système de mesure numérique breveté avec changement d'échelle automatique sur les entrées de courant et système de compensation de décalage des amplificateurs internes garantit une précision de mesure maximale quels que soient le niveau du signal et les conditions environnementales de fonctionnement.

Le X3M D6 est équipé d'une mémoire de données de grande capacité pour enregistrer des données destinées à analyser les courbes de charge et à enregistrer les événements relatifs à la qualité de l'approvisionnement énergétique conformément à la réglementation standard EN50160.

De plus, X3M D6 est un outil évolutif qui s'adapte aux besoins du client même après l'installation. Deux ports d'extension vous permettent de choisir le mode de transmission des données en connectant simplement des modules optionnels (Ethernet, RS232, RS485, Analogique, E/S) tandis que l'architecture de l'instrument permet la mise en œuvre de modifications du firmware via le téléchargement sur le terrain à tout moment avec le but d’étendre ou de remplacer les fonctionnalités déjà présentes par des fonctionnalités nouvelles et différentes.

Simplicité

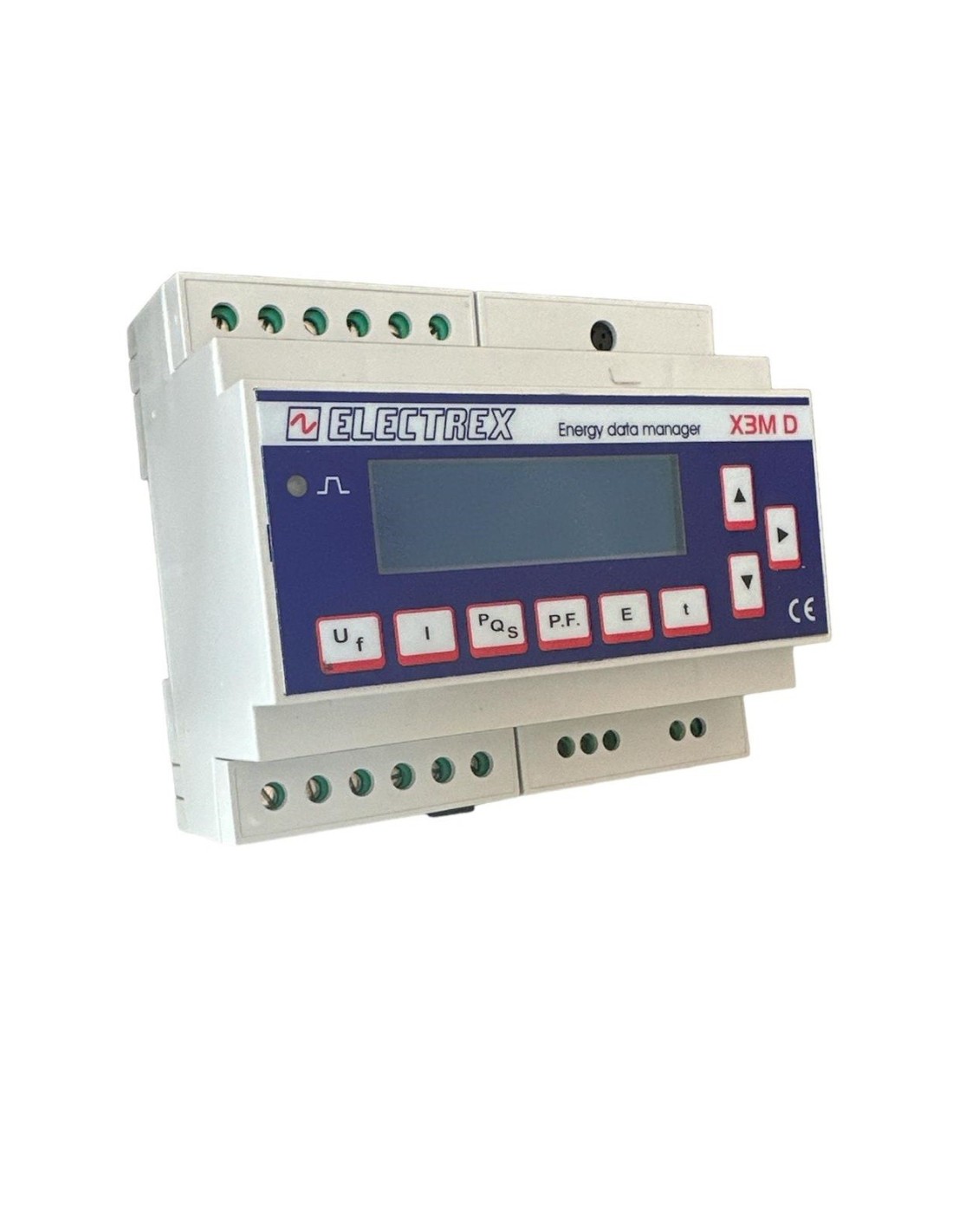

Un grand écran LCD à contraste élevé et rétroéclairage LED blanc permet la lecture simultanée de 4 mesures et de leur symbole d'identification avec des caractères bien visibles.

Le clavier à 9 boutons avec indication explicite des fonctions permet une utilisation simple et intuitive de l'instrument. Il y a une LED de contrôle d'étalonnage rouge sur le devant qui pulse avec une fréquence proportionnelle à l'énergie active importée pour la vérification de l'étalonnage sur le terrain à l'aide d'instruments optiques.

Versatilité

Il convient pour une application sur tout type de réseau , triphasé à 3 et 4 fils, symétrique ou asymétrique, équilibré ou déséquilibré, monophasé, biphasé, basse et moyenne tension, également à 1, 2 ou 3 TC. comme pour les mesures sur 2 et 4 quadrants (import/export). Une programmation simple au clavier vous permet de définir tous les paramètres de fonctionnement tels que le type de réseau, BT/MV, le rapport CT et tout VT (valeur libre), le temps d'intégration (1-60 min.) et les alarmes (seuils, retard, hystérésis), numériques. sorties et paramètres de configuration des modules optionnels connectés.
