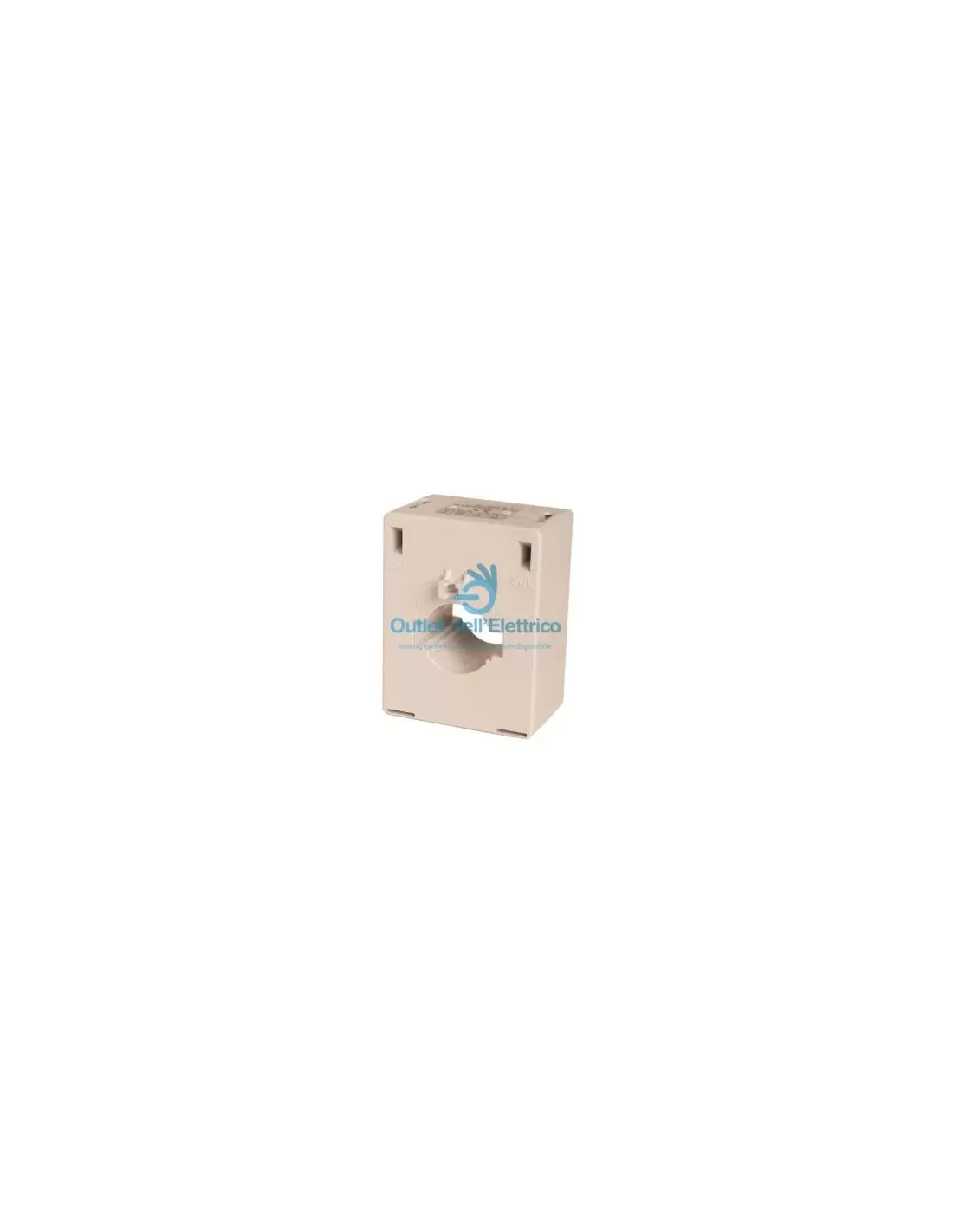

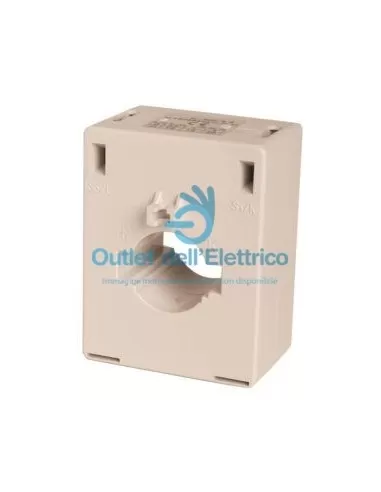

Transformateur de courant Orbis OB526740 At40 300/5a

Le transformateur Orbis OB5267... AT40 300/5A est conçu pour mesurer les courants électriques et se caractérise par les spécifications et caractéristiques techniques suivantes :

Caractéristiques principales:

• Type : Transformateur de courant à barre/câble traversant
• Bornes secondaires : Laiton nickelé
• Matériau du conteneur : Auto-extinguible avec une excellente résistance mécanique et thermique
• Noyau magnétique : fer de silicium à grains orientés
• Plage de courant primaire : 40 A à 250 A
• Plage de courant secondaire : 1A ou 5A
• Possibilité d'insertion dans le primaire : Câbles ou barres de taille standard

Caractéristiques techniques:

• Tension d'essai : 3 kV CA (1 min)
• Fréquence : 50-60 Hz
• Facteur de sécurité : Fs
• Tension secteur maximale : 720 V
• Intensité thermique nominale du court-circuit : Dépend de la barre
• Intensité dynamique nominale : Idin = 2,5 x Ith
• Courant de surcharge : 1,2 x In
• Température de fonctionnement : De -10 °C à +50 °C
• Installation : via supports/rail DIN
• Dimensions d'insertion primaire : barre : 40 mm x 10 mm, câble : diamètre 30 mm.

• Puissance et classes VA :

  • Classe 0,5 : 7,5 VA
  • Classe 1 : 10 VA
  • Classe 3 : 15 VA

  Dimensions:

  • Dimensions d'insertion primaire :
    • Barre : 40 mm x 10 mm
    • Câble : Diamètre 30 mm

Exigences normatives :

• CEI 185
• UNE EN 60044-1
• CEI 801/1-3.4
• CEI 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

Ce transformateur répond à un large éventail de besoins d'installation, avec la possibilité de demander des adaptateurs DIN en option et des rapports de transformation personnalisés. Si vous avez besoin d'informations supplémentaires ou d'assistance, je vous recommande de contacter directement le fabricant.
