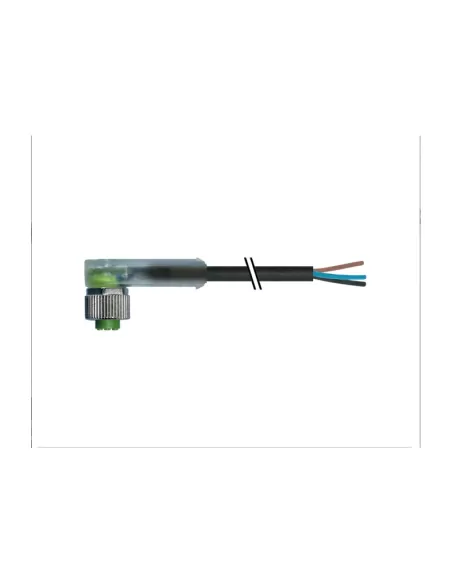

Murr elektronik 7000123816330500 m12 femmina angolo con cavo

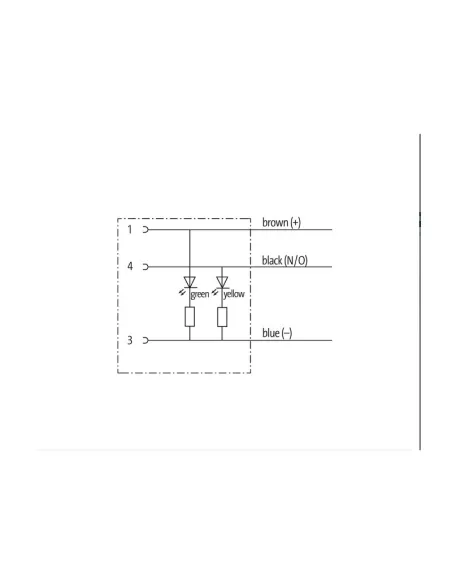

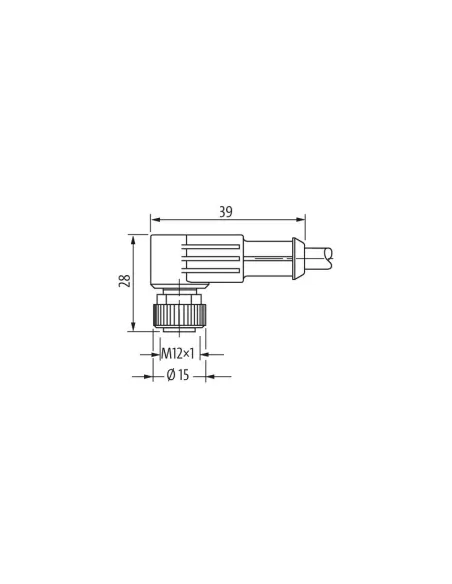

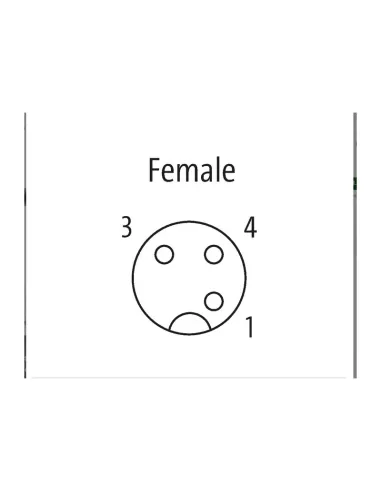

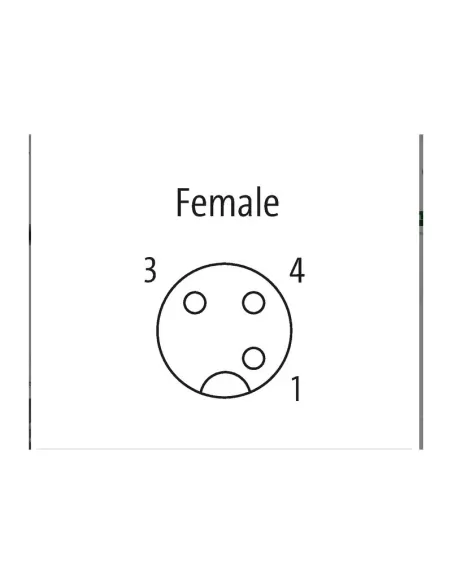

DATI TECNICI Tensione d'esercizio 24 V DC ±25% Tensione d'esercizio (solo UL listed) 30 V DC Picco di tensione nominale 0 8 kV Corrente d'esercizio per contatto max 4 A Gruppo materiale IEC 60664-1, category I Codifica A-code Indicatore LED (giallo//verde) Bloccaggio connettore Filettatura (M12×1 mm) coppia di serraggio 0 6 Nm) autobloccante Pressacavo M12 (SW13) Grado di protezione IP65, IP66K, IP67 a connettore inserito e bloccato (EN 60529) Materiale PUR Materiale dispositivo bloccaggio Pressofuso di zinco, nichelato opaco adatto per guaina (Ø interno) 10 mm DATI GENERALI Norme DIN EN 61076-2-101 (M12) Tipo di fissaggio inserito, bloccato Materiale (morsetti) Lega di rame Materiale (superficie di contatto) Au Material (guarnizione) FKM Grado di inquinamento 3 Lunghezza di spelatura (rivestimento) 20 mm Range temperatura -25 85 °C, a seconda della qualità del cavo CAVI Identificazione cavo 633 Tipo di cavo 3 (PUR) Certificazioni (cavo) cURus (AWM-Style 20549//10493); CE conform Peso cavo [G//m] 29,7 g Materiale (cavetto) Cavetto rame, scoperto Resistenza (conduttore) max 57 O//km (20 °C) Ø filo rigido (conduttore) 0 1 mm Struttura (conduttore) 42× 0 1 mm (cavetto multi-filo classe 6) Diametro (conduttore) 3× 0 34 mm² AWG simile a AWG 22 Materiale (isolante cavetti) PP Proprietà del materiale (isolamento cavetto) Privo di CFC, alogeni, cadmio, silicone e piombo Durezza Shore (isolamento cavetto) 70 ±5 D Ø cavetto incl isolamento 1 25 mm ±5% Colore//numero cavetti ma, ne, bl Combinazione fili 3 cavetti intrecciati Schermatura no Materiale (rivestimento) PUR Proprietà materiale (rivestimento) Privo di CFC, alogeni, cadmio, silicone e piombo, opaco, bassa adesività, semplice da processare, resistente all'abrasione, resistente a idrolisi a microbi Durezza (rivestimento) 90 ±5 A Ø esterno (rivestimento) 4 1 mm ±5% Colore (rivestimento) nero Resistenza chimica buona resistenza a oli, benzina e agenti chimici (EN 60811-404) Tensione nominale 300 V AC Tensione di prova 2500 V AC Carico di corrente a norme DIN VDE 0298-4 Range temperatura (fissa) -40 80 °C, ( 90 °C a max 10 000 ore di funzionamento) Range temperatura (mobile) -25 80 °C, ( 90 °C a max 10 000 ore di funzionamento) raggio di curvatura (fisso) 5× Ø esterno Raggio di curvatura (mobile) 10× Ø esterno N di cicli (catena portacavo) max 10 Mio (25 °C) Velocità (c portacavo) max 3 m//s Accelerazione (c portacavo) max 10 m//s² Sollecitazioni in torsione ±180°//m N di cicli max 2 Mio (25 °C) Velocità di torsione 35 cicli//min
