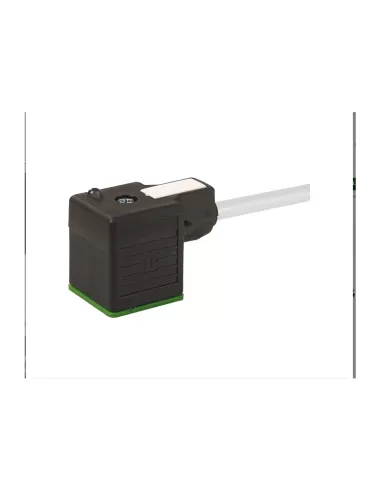

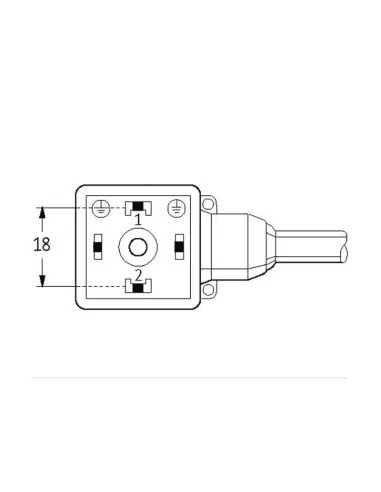

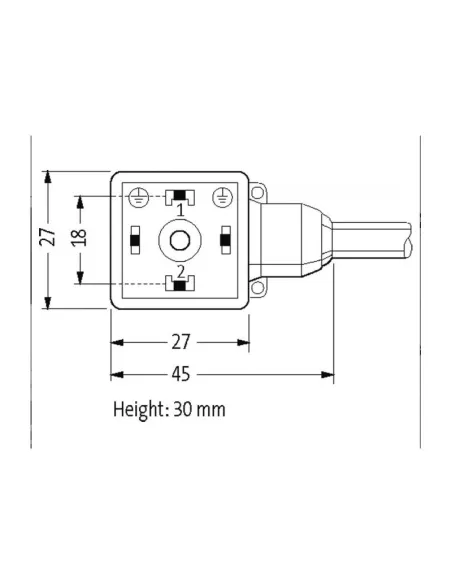

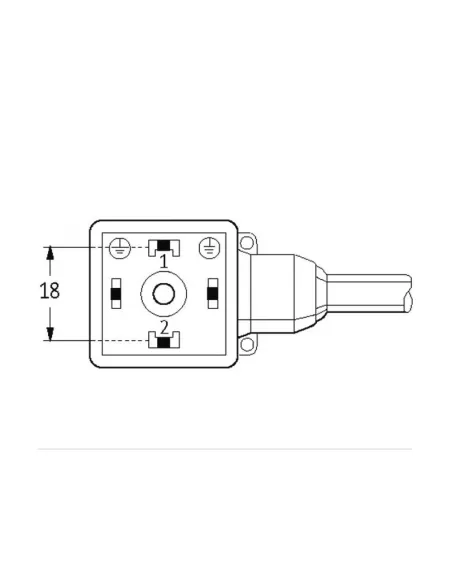

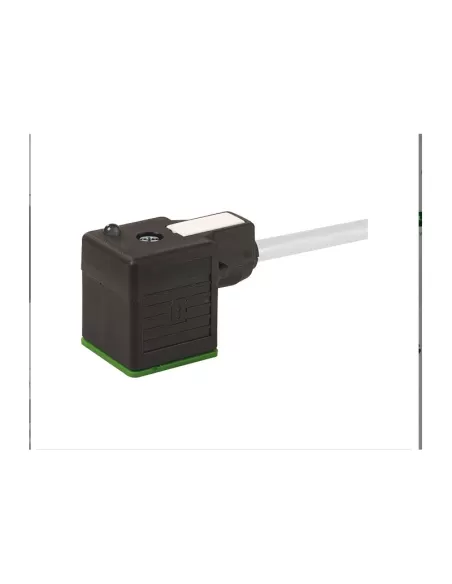

Murr elektronik 7000180212360500 msud connettore elettrov forma a18 mm con cavo

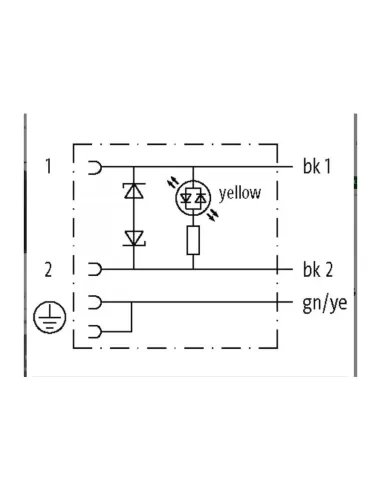

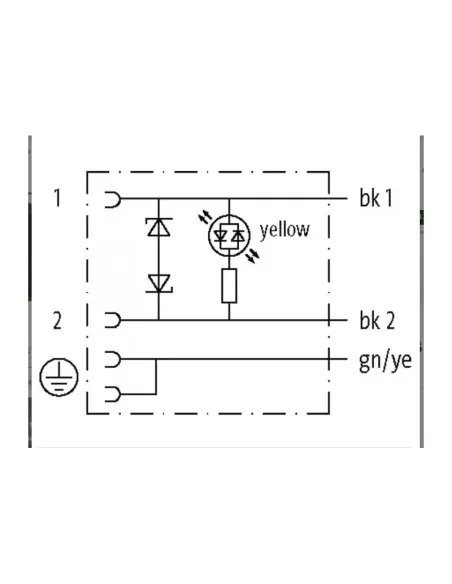

DATI TECNICI Tensione d'esercizio 24 V AC ±20% // DC ±25% Picco di tensione nominale 0 8 kV Corrente d'esercizio per contatto max 4 A Corrente assorbita max 15 mA Gruppo materiale IEC 60664-1, category I Picco di disinserzione max 55 V Tempo di ritardo alla caduta max 20 ms Indicatore LED giallo Bloccaggio connettore M3 (coppia di serraggio 0 4 Nm) Grado di protezione IP67 a connettore inserito e bloccato (EN 60529) Materiale dispositivo bloccaggio Acciaio (galvanizzato) Materiale PBT Custodia Plastica, nero (grigio su richiesta) Soppressore addizionale Diodo//Diodo Zener DATI GENERALI Grado di inquinamento 3 Material (guarnizione) PUR Range temperatura -25 85 °C, a seconda della qualità del cavo CAVI N°//diametro del filo 3× 0 75 mm² Isolamento del filo PP (ne num, ve-gia) Valori catena portacavo 10 Mio Materiale (rivestimento) PUR (UL//CSA) Ø esterno 5 9 mm ±5% Raggio di curvatura (mobile) 10× Ø esterno Range temperatura (fissa) -40 80 °C Range temperatura (mobile) -25 80 °C Identificazione cavo 236 Tipo di cavo 3 (PUR) Certificazioni (cavo) cURus (AWM-Style 20549//10493); CE conform Peso cavo [G//m] 56,10 Materiale (cavetto) Cavetto rame, scoperto Resistenza (conduttore) max 26 O//km (20 °C) Ø filo rigido (conduttore) 0 15 mm Struttura (conduttore) 42× 0 15 mm (cavetto multi-filo classe 6) Diametro (conduttore) 3× 0 75 mm² AWG simile a AWG 18 Materiale (isolante cavetti) PP Proprietà del materiale (isolamento cavetto) Privo di CFC, alogeni, cadmio, silicone e piombo Durezza Shore (isolamento cavetto) 70 ±5 D Ø cavetto incl isolamento 1 85 mm ±5% Colore//numero cavetti ne numerato, ve-gia a strisce longitudinali Combinazione fili 3 cavetti intrecciati Schermatura no Materiale (rivestimento) PUR Proprietà materiale (rivestimento) Privo di CFC, alogeni, cadmio, silicone e piombo, opaco, bassa adesività, semplice da processare, resistente all'abrasione, resistente a idrolisi a microbi Durezza (rivestimento) 90 ±5 A Ø esterno (rivestimento) 5 9 mm ±5% Colore (rivestimento) grigio Resistenza chimica buona resistenza a oli, benzina e agenti chimici (EN 60811-404) Tensione nominale 300 V AC Tensione di prova 2500 V AC Carico di corrente a norme DIN VDE 0298-4 Range temperatura (fissa) -40 80 °C, ( 90 °C a max 10 000 ore di funzionamento) Range temperatura (mobile) -25 80 °C, ( 90 °C a max 10 000 ore di funzionamento) raggio di curvatura (fisso) 5× Ø esterno Raggio di curvatura (mobile) 10× Ø esterno N di cicli (catena portacavo) max 10 Mio (25 °C) Velocità (c portacavo) max 3 m//s Accelerazione (c portacavo) max 10 m//s² Sollecitazioni in torsione ±180°//m N di cicli max 2 Mio (25 °C) Velocità di torsione 35 cicli//min Colore grigio
