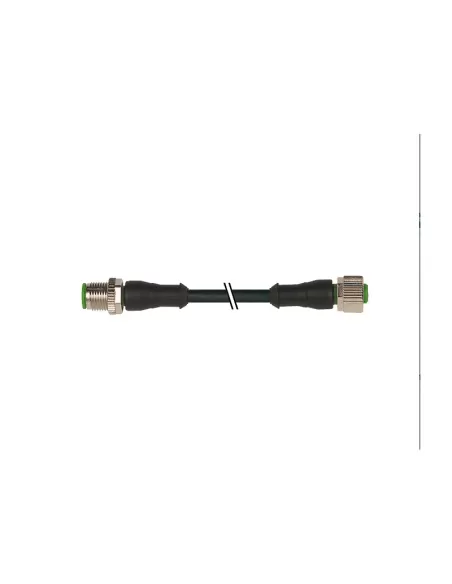

Murr elektronik 7000400216140150 m12 maschio dir // m12

DATI TECNICI Tensione d'esercizio max 250 V AC//DC Tensione d'esercizio (solo UL listed) max 30 V AC//DC Picco di tensione nominale 2 5 kV Corrente d'esercizio per contatto max 4 A Gruppo materiale IEC 60664-1, category I Codifica A-code Bloccaggio connettore Filettatura (M12×1 mm) coppia di serraggio 0 6 Nm) autobloccante Pressacavo M12 (SW13) Grado di protezione IP65, IP66K, IP67 a connettore inserito e bloccato (EN 60529) Materiale dispositivo bloccaggio Pressofuso di zinco, nichelato opaco Materiale PUR adatto per guaina (Ø interno) 10 mm DATI GENERALI Norme DIN EN 61076-2-101 (M12) Grado di inquinamento 3 Range temperatura -25 85 °C, a seconda della qualità del cavo CAVI N°//diametro del filo 4× 0 34 mm² Isolamento del filo PVC (ma, bi, bl, ne) Materiale (rivestimento) PVC (UL//CSA) Ø esterno 5 0 mm ±5% Raggio di curvatura (mobile) 10× Ø esterno Range temperatura (fissa) -30 80 °C Range temperatura (mobile) -5 80 °C Identificazione cavo 614 Tipo di cavo 1 (PVC) Certificazioni (cavo) UL (AWM-Style 2464//1731), CSA Peso cavo [G//m] 40,70 Materiale (cavetto) Cavetto rame, scoperto Resistenza (conduttore) max 60 O//km (20 °C) Ø filo rigido (conduttore) 0 15 mm Struttura (conduttore) 19× 0 15 mm (cavetto multi-filo classe 5) Diametro (conduttore) 4× 0 34 mm² AWG simile a AWG 22 Materiale (isolante cavetti) PVC Proprietà del materiale (isolamento cavetto) Privo di CFC, cadmio, silicone e piombo Durezza Shore (isolamento cavetto) 45 ±5 D Ø cavetto incl isolamento 1 25 mm ±5% Colore//numero cavetti ma, ne, bl, bi Combinazione fili 4 cavetti intrecciati Schermatura no Materiale (rivestimento) PVC Proprietà materiale (rivestimento) Privo di CFC, cadmio, silicone e piombo Durezza (rivestimento) 85 ±5 A Ø esterno (rivestimento) 5 0 mm ±5% Colore (rivestimento) nero Resistenza chimica buona resistenza a oli, benzina e agenti chimici Tensione nominale UL 300 V AC Tensione di prova 2000 V AC Carico di corrente a norme DIN VDE 0298-4 Range temperatura (fissa) -30 80 °C Range temperatura (mobile) -5 80 °C raggio di curvatura (fisso) 5× Ø esterno Raggio di curvatura (mobile) 10× Ø esterno Colore nero
