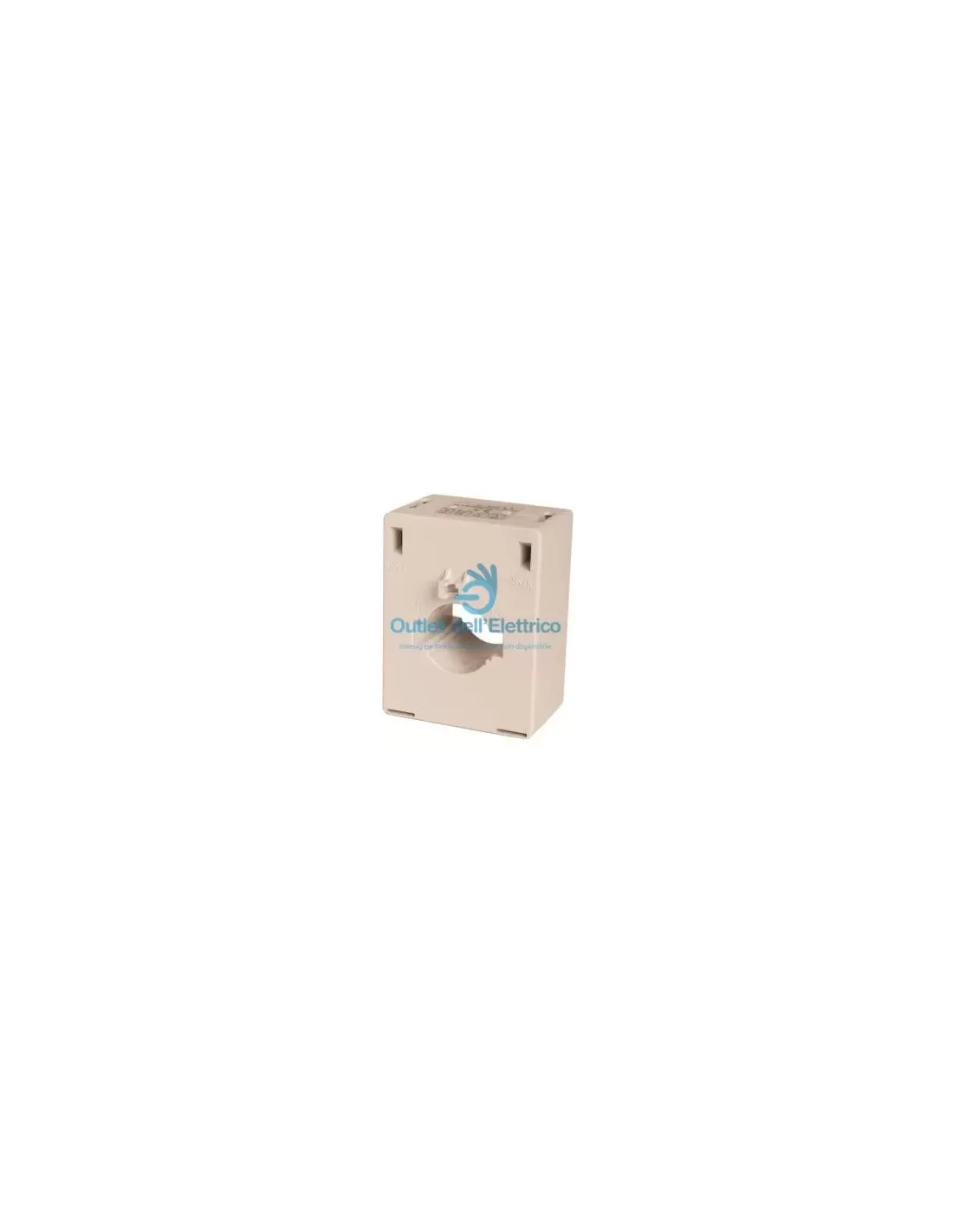

Orbis OB526740 At40 300/5a trasformatore amperometrico

Il trasformatore Orbis OB5267... AT40 300/5A è progettato per misurare correnti elettriche ed è caratterizzato dalle seguenti specifiche e caratteristiche tecniche:

Caratteristiche Principali:

• Tipo: Trasformatore amperometrico a barra/cavo passante
• Terminali del Secondario: Ottone nichelato
• Materiale del Contenitore: Autoestinguente con ottima resistenza meccanica e termica
• Nucleo Magnetico: Ferro silicio a grani orientati
• Gamma di Corrente Primaria: Da 40 A a 250 A
• Gamma di Corrente Secondaria: 1 A o 5 A
• Possibilità di Inserire nel Primario: Cavi o barre di misura standard

Caratteristiche Tecniche:

• Tensione di Prova: 3 kV AC (1 min)
• Frequenza: 50-60 Hz
• Fattore di Sicurezza: Fs < 5
• Tensione di Rete Massima: 720 V
• Intensità Termica Nominale di Corto Circuito: Dipende dalla barra
• Intensità Dinamica Nominale: Idin = 2,5 x Ith
• Corrente di Sovraccarico: 1,2 x In
• Temperatura di Funzionamento: Da -10 °C a +50 °C
• Installazione: Tramite staffe/barra DIN
• Dimensioni Inserimento Primario: Barra: 40mm x 10mm, Cavo: Diametro 30 mm

• Potenza VA e Classi:

  • Classe 0.5: 7.5 VA
  • Classe 1: 10 VA
  • Classe 3: 15 VA

  Dimensioni:

  • Dimensioni Inserimento Primario:
    • Barra: 40mm x 10mm
    • Cavo: Diametro 30 mm

Riferimenti Normativi:

• IEC 185
• UNE EN 60044-1
• IEC 801/1-3.4
• IEC 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

Questo trasformatore soddisfa una vasta gamma di esigenze di installazione, con la possibilità di richiedere adattatori DIN opzionali e rapporti di trasformazione personalizzati. Se necessiti di ulteriori informazioni o assistenza, ti consiglio di contattare direttamente il produttore.
